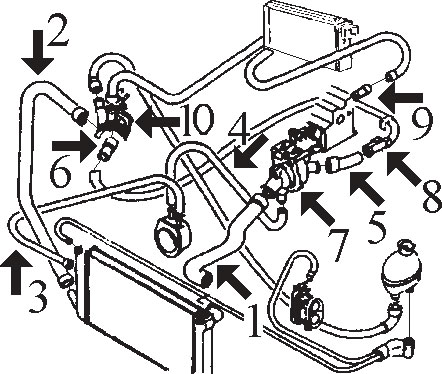

 Circuit de refroidissement BX-TURBO DIESEL

  1- n/d dte supérieur de radiateur
  2- 7770 dte inférieur de radiateur
  3- 8159 dte de radiateur à interchangeur
  4- 8062 dte interchangeur au boitier thermostat
  5- 7949 dte du tube métallique au boitier thermostat
  6- 7948 dte de tube métallique à la pompe à eau
  7- 3539 pipe de thermostat
       3171 manchon métallique sur boitier thermostat
  8- 3057 tube métallique
  9- 3059 manchon métallique à la culasse
10- 3503 bride plastique connexion durites
